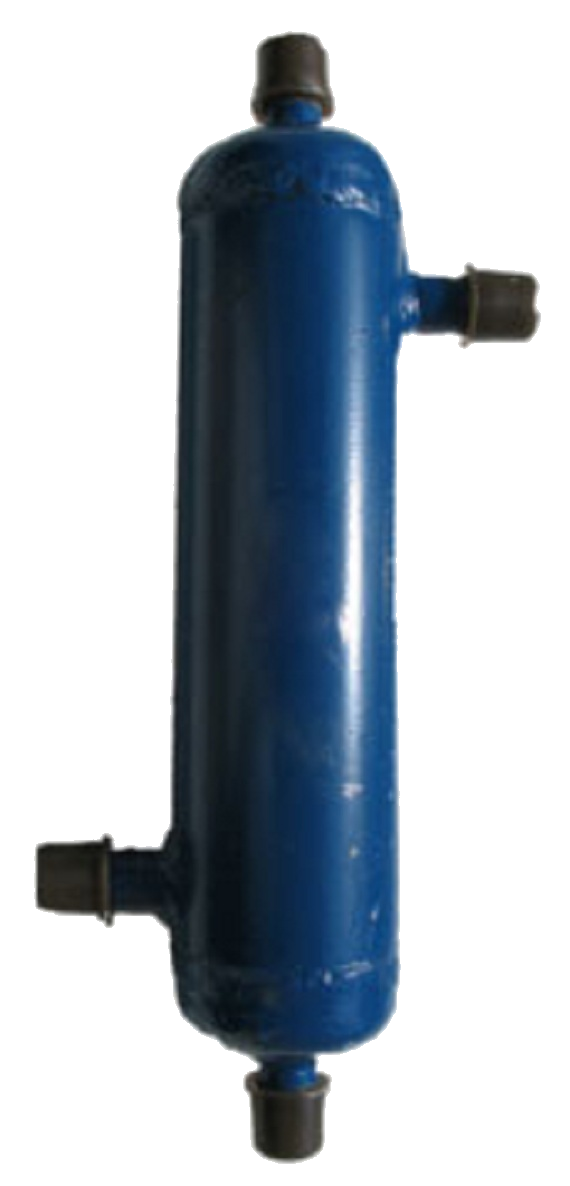

Охладитель проб состоит из цилиндрического корпуса с двумя днищами, двух патрубков охлаждающей воды и змеевиков.

В одноточечном охладителе один змеевик и четыре патрубка (вход и выход охлаждающей воды, вход и выход пробы), в двухточечном охладителе два змеевика и шесть патрубков (вход и выход охлаждающей воды, по два входа и выхода для проб).

Охладители проб изготавливаются в двух вариантах - разборные и неразборные.

В неразборном верхнее и нижнее эллиптические днища приварены к корпусу, а трубки змеевиков выведены через них.

Рабочее давление охлаждающей среды в корпусе при такой конструкции может составлять до 1,6 МПа.

При изготовлении охладителя проб в разборном виде одно днище (обычно верхнее) приваривается к корпусу, а с другой стороны устанавливается фланец с заглушкой.

Сняв крепеж, можно извлечь змеевик из корпуса, что удобно для периодического осмотра и обслуживания.

В одноточечном разборном охладителе проб воды и пара вход и выход пробы расположены в одной фланцевой заглушке.

При этом рабочее давление охлаждающей среды в корпусе разборного одноточечного охладителя проб воды и двухточечного составит до 1,6 МПа.

В стандартном исполнении корпус охладителя проб и его элементы изготавливается из стальной электросварной трубы.

Диаметр корпуса может составлять 76, 89, 108, 133, 159, 219 или 273 мм. Змеевик для прохождения охлаждаемой среды изготавливается из нержавеющей бесшовной трубы размером 6х1 или 10х2 мм.
